Universāls digitālais multimetrs

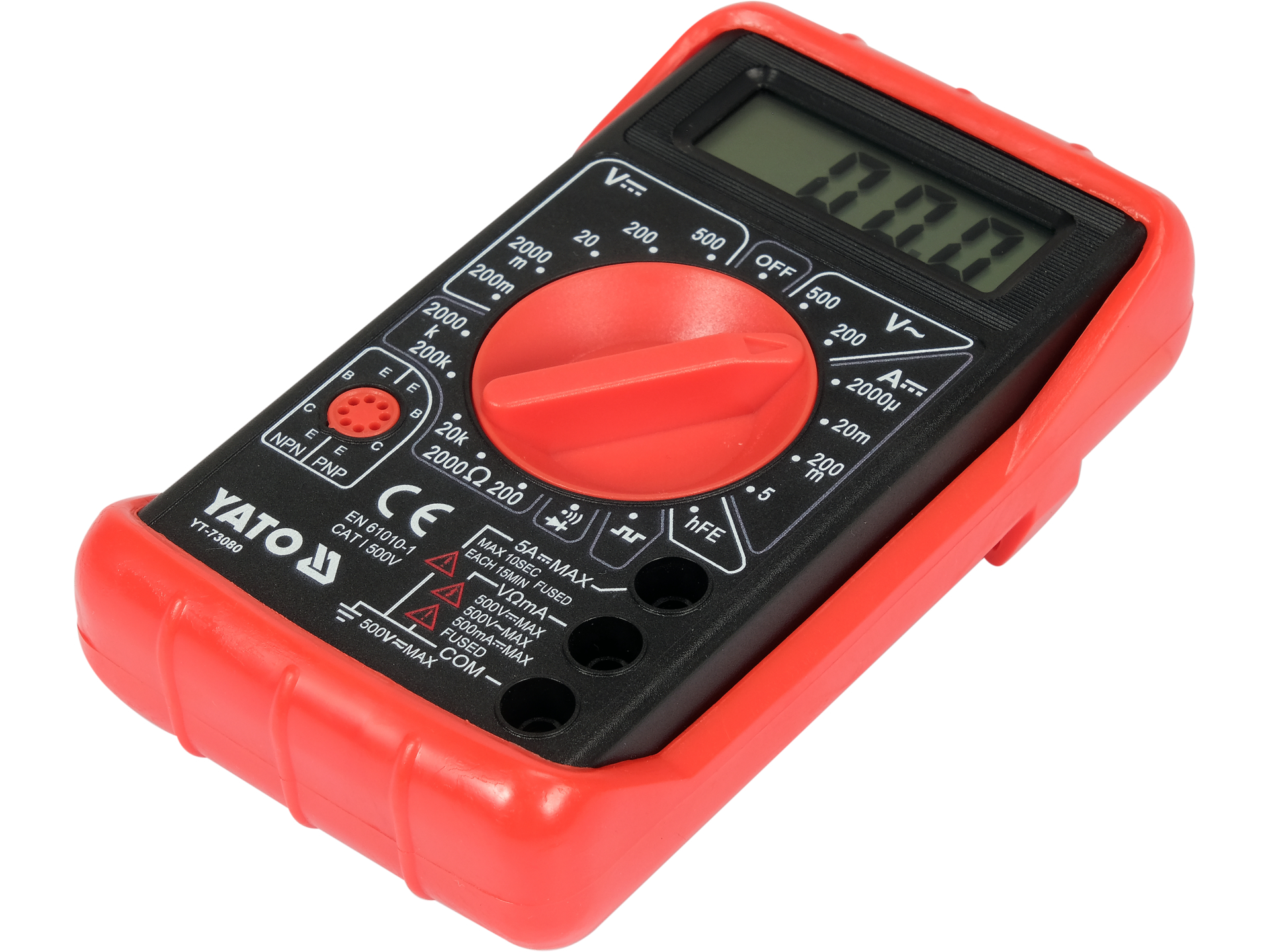

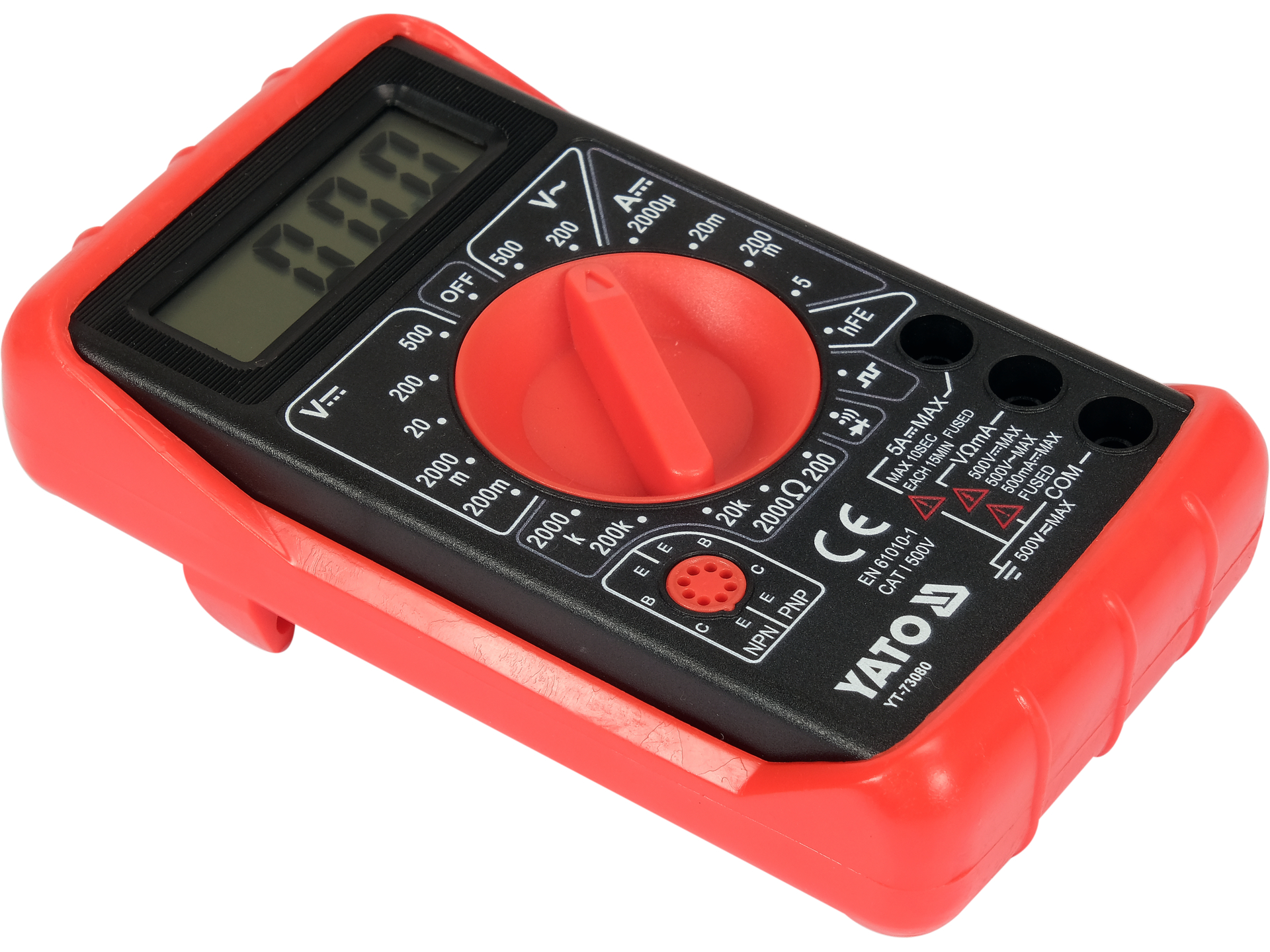

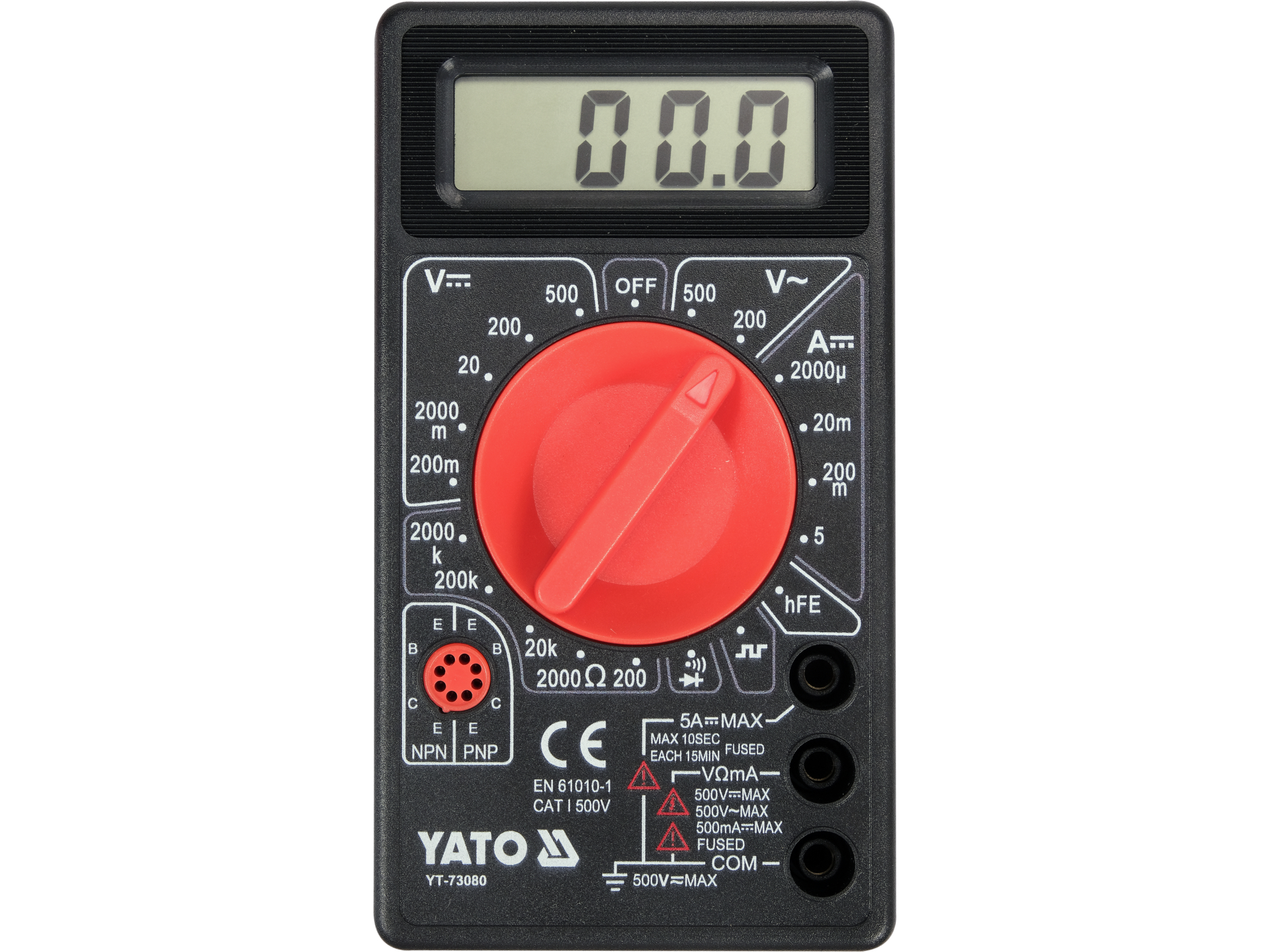

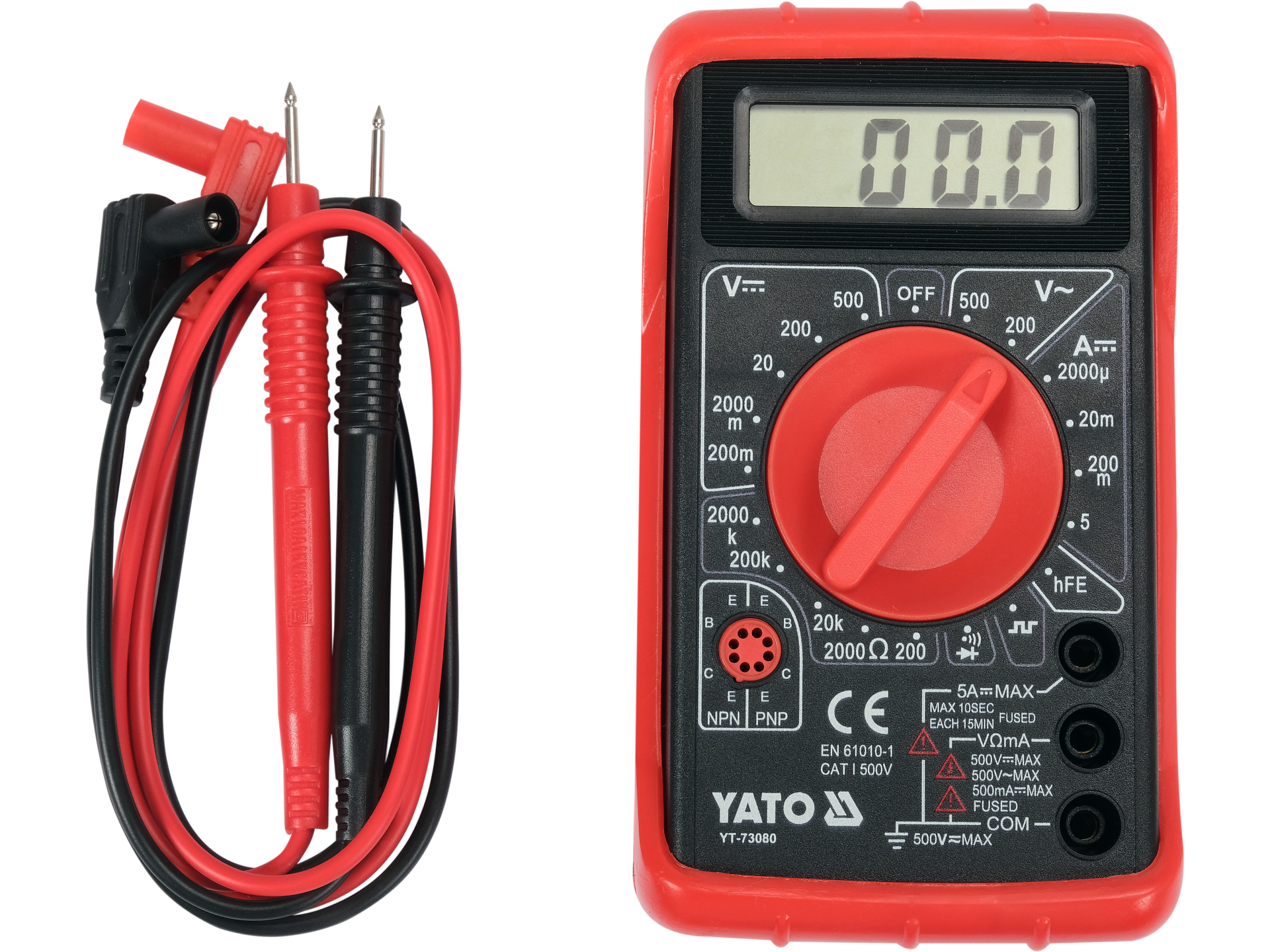

Universālais mērītājs YT-73080 ar manuālu diapazonu katram mērījumam ļauj veikt pamata un sarežģītus elektriskos mērījumus. Tas ir mūsu piedāvājuma pamata modelis. Papildu aizsardzību pret mehāniskiem bojājumiem nodrošina tā sauktais apvalks - tas ir gumijas apvalks, kas izstiepts virs ierīces korpusa.

Pamata mērījumi

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-500 V
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-500 V
• Līdzstrāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: 0-5 A
• pretestības mērīšana: 0-2 MΩ
• diodes tests:_IF 1 mA,_UR 3 V
• ķēdes nepārtrauktības tests: 0-30 Ω

Papildu mērījumi:

• Tranzistora tests: 0-1000, iebūvēta mērījumu ligzda.
• taisnstūra viļņu formas ģenerators: 5 Vpp, 50 Hz

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērījumu precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja YT-73080 mērījumu precizitāte šim diapazonam ir: ±(2% + 10), izšķirtspēja 1 V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2%) + 10 x izšķirtspēja.
• aprēķins: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V.

Rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 14,7 V*.

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,146 V

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam skatīt lietošanas instrukcijā.

* YT-73080 mērītājam nav īstās vidējās kvadrātiskās vērtības mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir tikai maiņstrāvas sprieguma īstā vidējā kvadrātiskā vērtība normālai sinusoidālai viļņu formai.

Iebūvētās funkcijas:

• Viļņu formas ģenerators
  iestatot pogu, lai ģenerētu signālu, mērītājs ģenerē 5 Vpp pīķa līdz maksimumam taisnstūra viļņu formu ar frekvenci aptuveni 50 Hz. Šo signālu var izmantot audio tehnikā, piemēram, skaļruņu diagnostikai.
• DATA HOLD [H]
  saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 1999
• akustiskais signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja ķēdes pretestība ir mazāka par 30 Ω (nav iespējams iestatīt mērītāju tikai diodes testam).

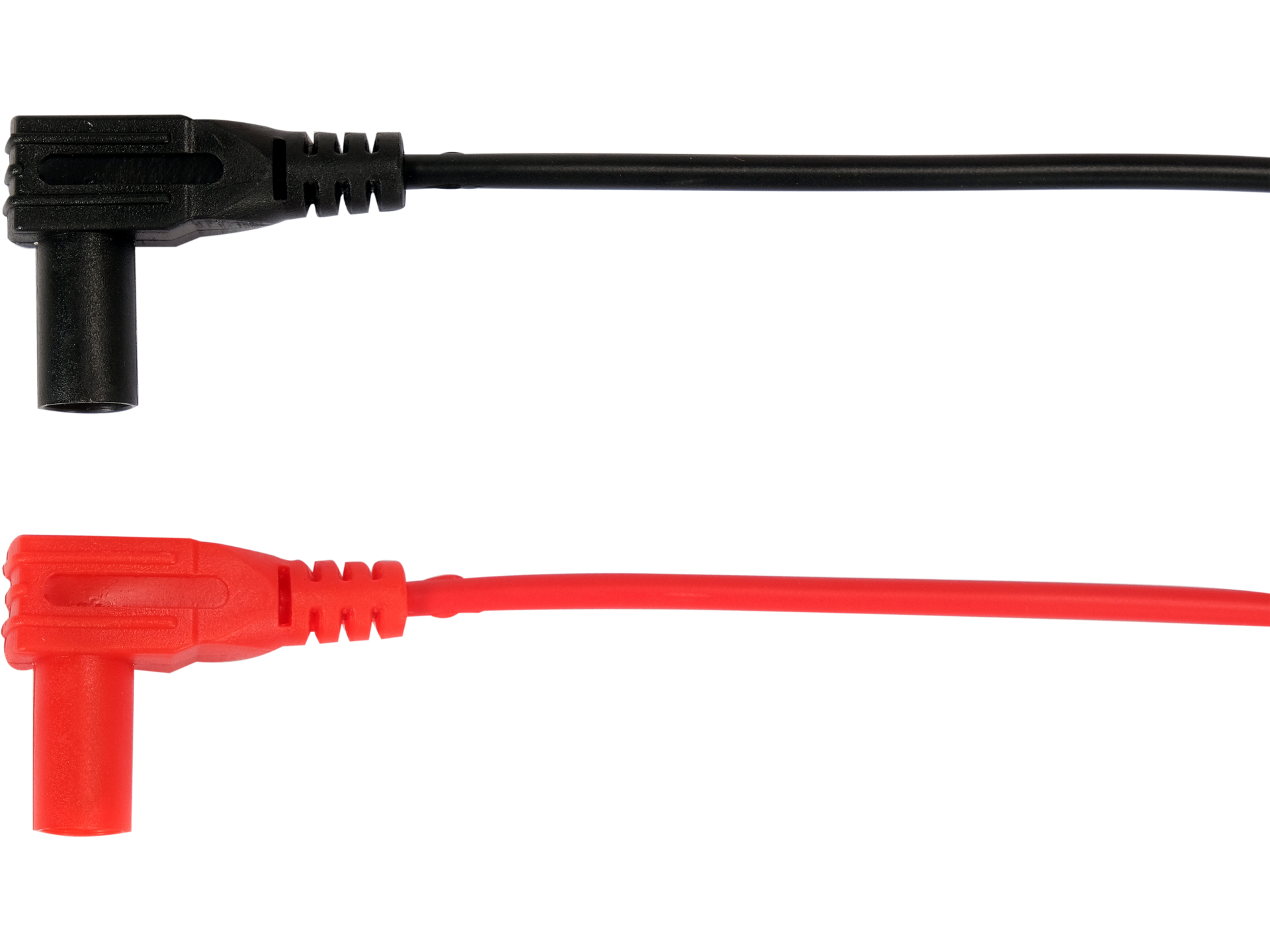

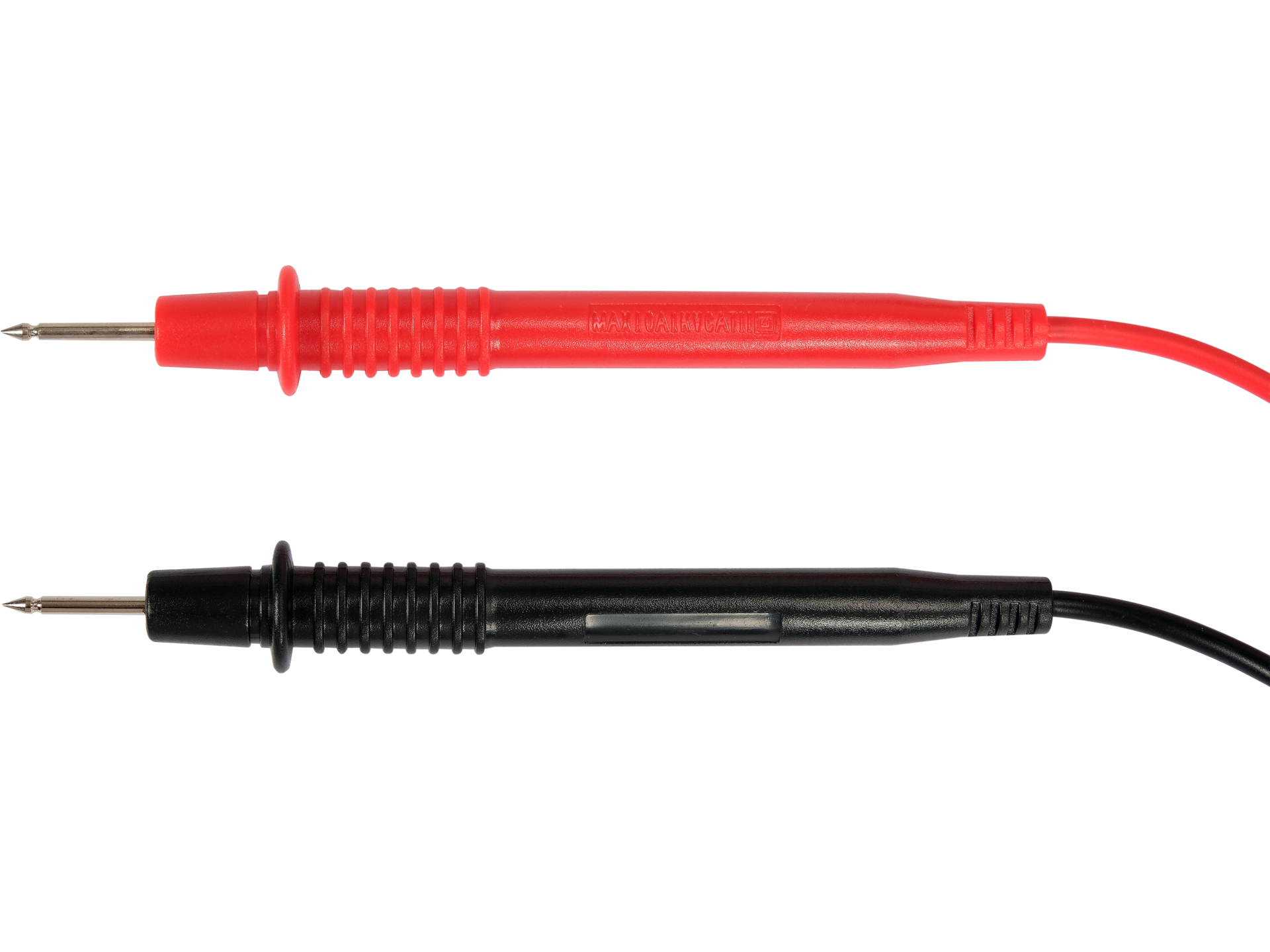

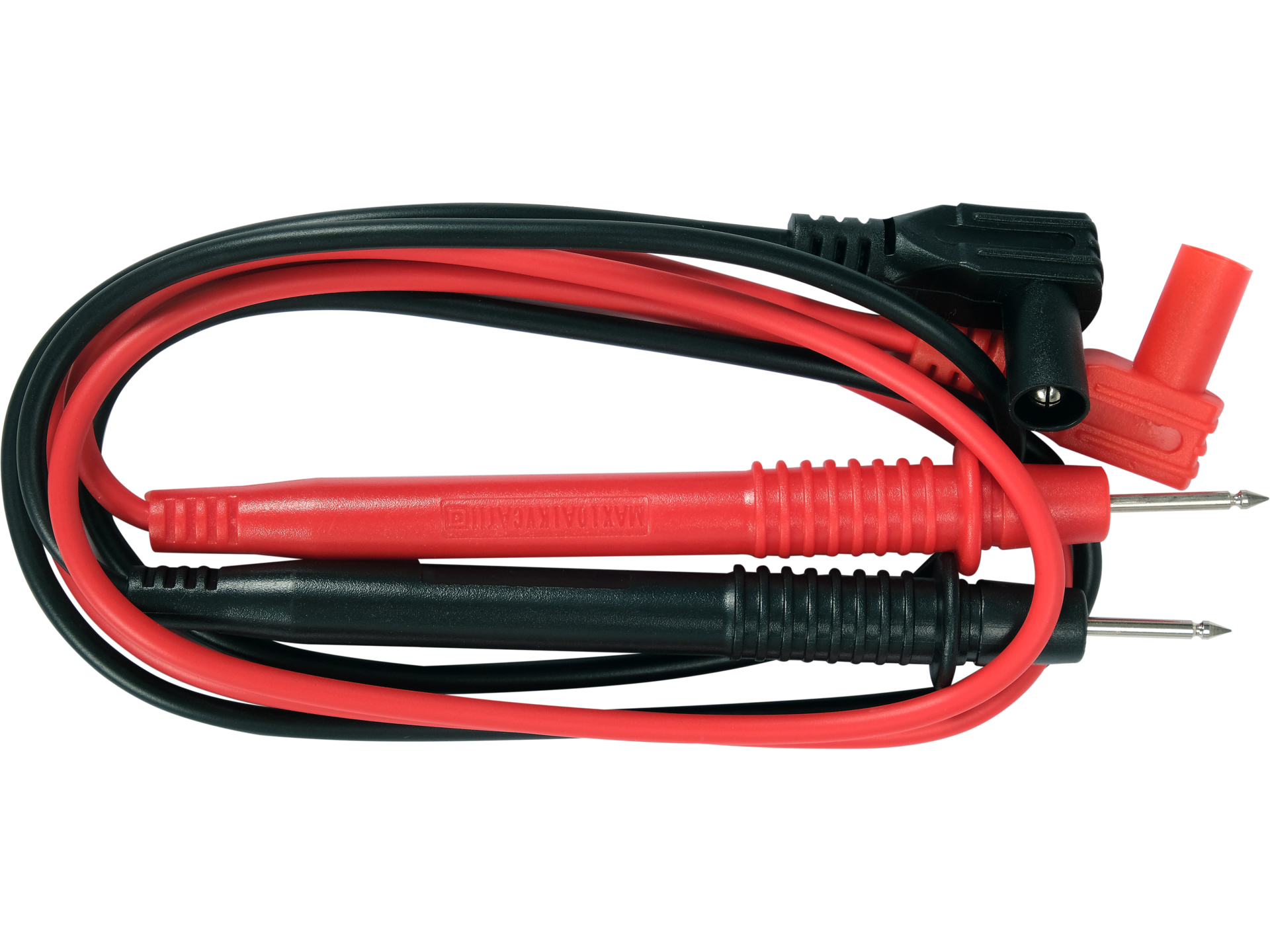

• mērīšanas zondes ir iekļautas komplektā
• konstrukcija ar pārslodzes aizsardzību

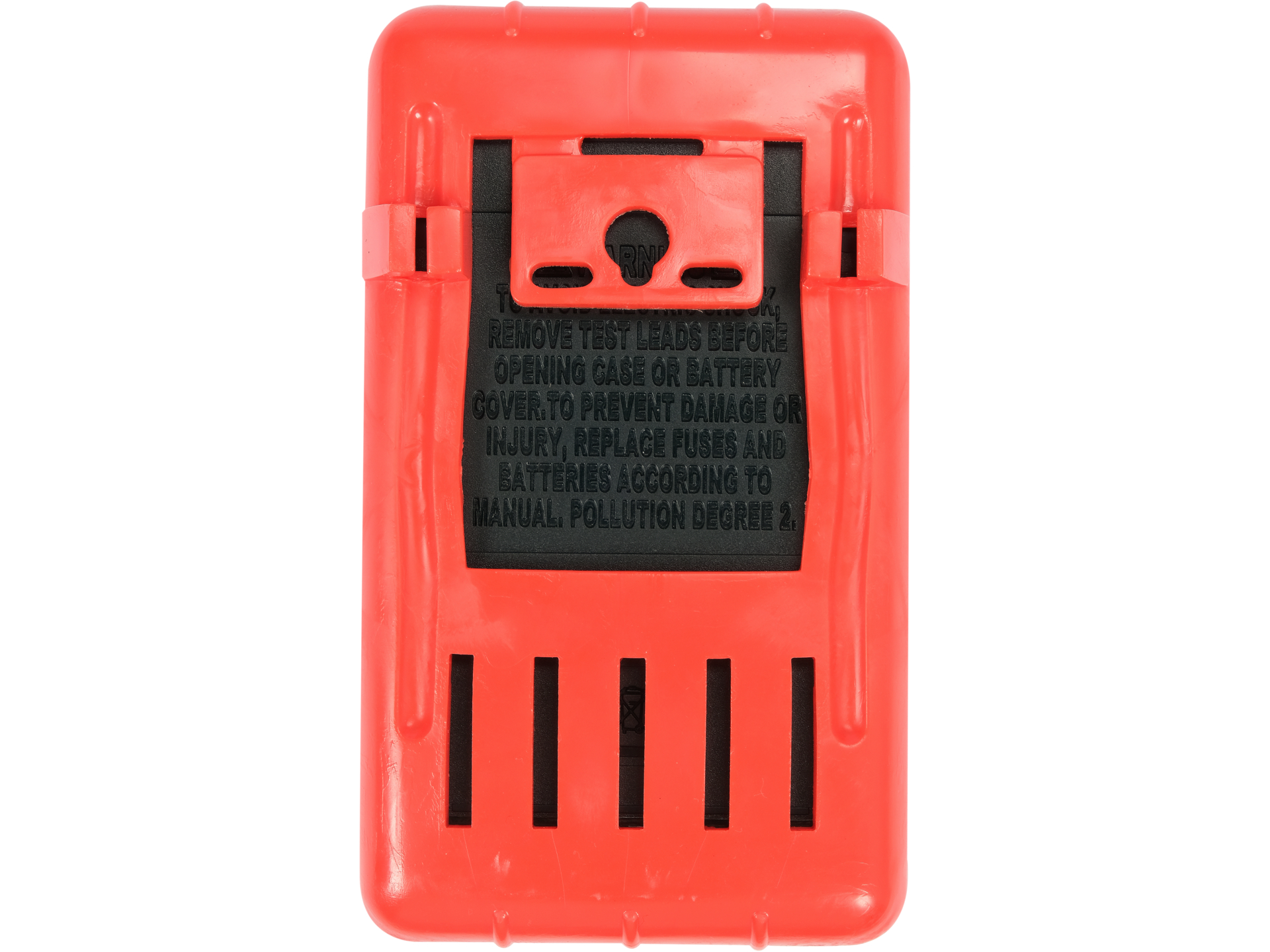

• ABS korpuss + tā sauktais apvalks, t. i., gumijas apvalks, kas aizsargā mērītāju pret mehāniskiem bojājumiem
• zema akumulatora uzlādes līmeņa indikators

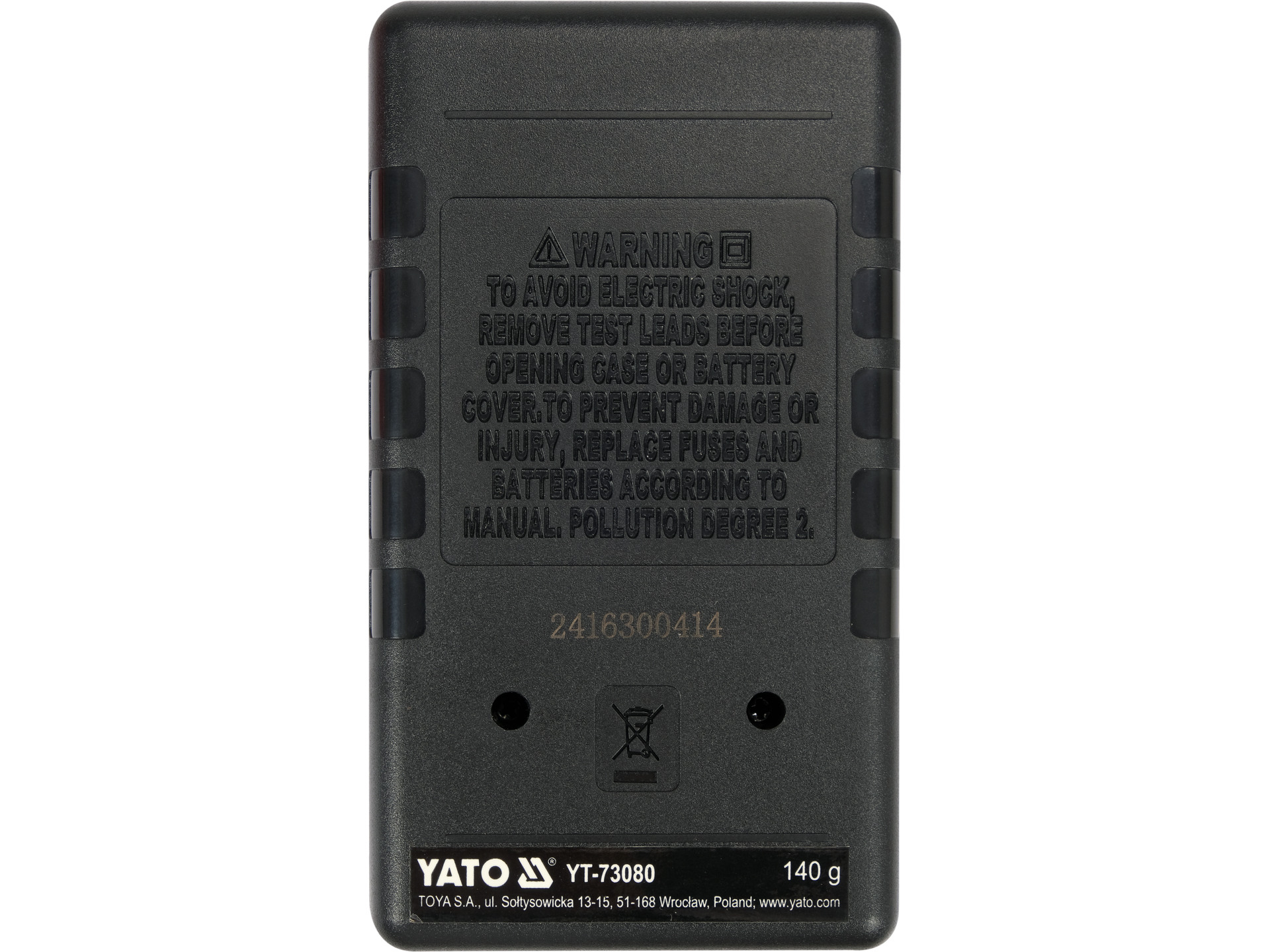

• barošanas avots: 9 V akumulators (6F22)

Uzmanību!

Mērot nezināmas vērtības ar mērītāju ar manuālu diapazona maiņu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu
pretējā gadījumā pastāv risks sabojāt ierīci.
